Apakah Gandingan Mekanikal untuk Paip HDPE? Jenis, Pemilihan & Pemasangan

Apakah Gandingan Mekanikal untuk Paip HDPE?

Krew penyelenggaraan tiba di saluran air HDPE yang tertimbus yang bocor di dalam parit basah. Tiada mesin elektrofusi, tiada penjana, dan tidak cukup ruang untuk menggerakkan pelantar gabungan punggung yang berat. Dalam masa sejam, krew memotong bahagian yang rosak, menggelongsor pada gandingan mekanikal, mengetatkan bolt, dan menguji tekanan sendi. Itulah tugas utama gandingan mekanikal untuk paip HDPE.

Jawapan ringkasnya ialah ini: gandingan mekanikal untuk paip HDPE ialah peranti penyambung bukan gabungan yang menyambung dua hujung paip dengan mengapit di sekeliling bahagian luar paip. Ia menggunakan pengedap elastomer, perumah tegar dan elemen pengetatan mekanikal seperti gelang berbolted, nat berulir atau segmen mampatan. Permukaan paip HDPE tidak cair, dan tiada kuasa elektrik diperlukan untuk mengimpal.

Gandingan mekanikal tidak menghasilkan dinding paip monolitik. Sebaliknya, ia mencipta sambungan mekanikal tertutup yang memindahkan tekanan melalui meterai dan memindahkan daya paksi melalui geseran, benang atau profil penguncian positif. Perbezaan itu penting untuk penilaian tekanan, pemasangan terkubur, dan penyelenggaraan jangka panjang.

Ini menjadikan gandingan mekanikal berharga untuk kerja pembaikan, pintasan sementara, sambungan peralihan, dan situasi di mana kimpalan gabungan tidak praktikal. Mereka tidak selalunya penyelesaian yang paling murah untuk saluran paip baru yang panjang, tetapi mereka menyelesaikan satu set masalah yang berbeza.

Perenggan di bawah merangkumi jenis gandingan utama, pertimbangan tekanan, prosedur pemasangan, kesilapan biasa dan kriteria pemilihan praktikal berdasarkan apa yang kita lihat di dalam paip HDPE dan kilang pemasangan kita sendiri.

Cara Gandingan Mekanikal Berfungsi pada Paip HDPE

Setiap gandingan mekanikal berfungsi pada prinsip asas yang sama: pemampatan jejari mencipta pengedap, dan badan gandingan memegang kedua-dua hujung paip dalam penjajaran. Apabila pemasang mengetatkan nat atau set bolt, gandingan menolak satu atau lebih gasket elastomer ke dinding luar paip HDPE. Oleh kerana HDPE adalah termoplastik, permukaan paip berubah bentuk sedikit di bawah pemampatan, yang membantu gasket mengisi sebarang ketidakteraturan permukaan.

Kekuatan sambungan bergantung kepada tiga faktor: jumlah mampatan jejari pada meterai, keupayaan perumahan untuk menahan pengembangan di bawah tekanan, dan jumlah sekatan paksi antara kedua-dua hujung paip.

Perbezaan kritikal dihalang berbanding tidak dihalang. Gandingan mekanikal terkawal direka bentuk untuk menahan daya tarik keluar yang disebabkan oleh tekanan dalaman, penguncupan haba atau pergerakan tanah. Gandingan tidak terkawal mungkin menahan tekanan dalam ujian singkat, tetapi ia boleh menggelongsor jika daya paksi tinggi. Untuk paip tertimbus, sentiasa sahkan sama ada gandingan mempunyai mekanisme cengkaman positif atau sama ada blok tujahan diperlukan.

Oleh kerana paip HDPE mengembang dan mengecut dengan perubahan suhu, reka bentuk gandingan mekanikal mesti membenarkan pergerakan paksi kecil atau pemasangan di sekeliling mesti dikekang. Ini amat penting dalam paip di atas tanah yang terdedah kepada cahaya matahari langsung.

Jenis Utama Gandingan Mekanikal untuk Paip HDPE

Gandingan mekanikal bukan satu keluarga produk. Terdapat sekurang-kurangnya empat reka bentuk biasa yang digunakan pada paip HDPE: gandingan lengan mampatan, sambungan bebibir, kelengkapan peralihan berulir dan gandingan lengan belah berbolted. Setiap satu mempunyai logik pemasangan yang berbeza, kapasiti tekanan dan tingkah laku penyelenggaraan.

Apabila memilih jenis, mulakan dengan sambungan yang sebenarnya anda perlukan. Jika anda menyambung dua hujung paip HDPE biasa, gandingan lengan mampatan ialah penyelesaian yang paling langsung. Jika anda menyambung ke bebibir pam, gunakan penyesuai bebibir. Jika anda menyambung kepada komponen logam berulir, gunakan pemasangan peralihan berulir.

Gandingan Mekanikal lwn Kimpalan Gabungan: Perbezaan Utama

Kimpalan gabungan menghasilkan sambungan monolitik kekal dengan mencairkan molekul HDPE bersama-sama. Gandingan mekanikal mencipta sambungan yang boleh dipisahkan dengan menekan elastomer pada paip. Fusion biasanya merupakan pilihan pertama untuk saluran paip air dan gas tertanam yang baharu. Gandingan mekanikal biasanya merupakan pilihan yang lebih praktikal untuk pembaikan, kerja kecemasan, peralihan dan pemasangan di mana peralatan gabungan tidak boleh dibawa ke tapak.

Untuk saluran paip yang boleh dilaksanakan, ia kekal sebagai kaedah penyambungan yang paling biasa kerana ia tidak bergantung pada elastomer yang boleh menua. Tetapi gabungan mempunyai had sebenar: ia memerlukan kuasa, permukaan bersih atau kering, pengendali terlatih, dan ruang yang cukup di sekeliling paip. Gandingan mekanikal sengaja direka untuk situasi di mana keadaan tersebut tidak wujud.

Ia bernilai membandingkan kaedah gabungan itu sendiri sebelum memilih program kimpalan penuh. kami gabungan soket berbanding gabungan punggung perbandingan menerangkan di mana setiap proses sesuai dalam projek saluran paip sebenar.

Di mana Gandingan Mekanikal Adalah Pilihan Yang Diutamakan

Gandingan mekanikal bukan pengganti untuk semua kimpalan gabungan. Ia adalah penyelesaian pilihan dalam set keadaan tertentu: pembaikan kecemasan, pintasan sementara, peralihan bahan campuran, pemasangan ruang terkurung dan sambungan ke peralatan bebibir.

Gandingan mekanikal adalah biasa dalam bekalan air perbandaran, rangkaian pengairan, saluran buburan perlombongan, paip proses industri, dan aplikasi marin. Perkhidmatan bangunan juga menggunakan jenis sambungan mekanikal untuk sistem saliran dan sifon HDPE, terutamanya di mana akses untuk kimpalan gabungan adalah terhad.

Penarafan Tekanan dan Had Kejuruteraan

Gandingan mekanikal yang dipilih dengan betul boleh mengendalikan kelas tekanan nominal yang sama dengan paip HDPE itu sendiri. Had praktikal bukan sahaja meterai, tetapi juga rintangan gandingan untuk tarik keluar paksi dan pergerakan paip yang berkaitan dengan suhu.

SDR paip mempengaruhi diameter luar untuk saiz nominal tertentu, tetapi yang lebih penting ia mempengaruhi kekakuan dinding dan jumlah mampatan jejari yang boleh diterima oleh paip. Gandingan yang direka untuk SDR 11 juga mungkin sesuai dengan SDR 17 kerana diameter luar adalah sama, tetapi julat mampatan gasket dan gelagat cengkaman adalah berbeza. Sentiasa periksa julat ketebalan dinding yang dinyatakan pada label gandingan.

Penarafan tekanan sahaja tidak memberitahu anda sama ada gandingan dihalang. Gandingan mekanikal yang tidak terkawal boleh menahan tekanan dalam ujian statik tetapi gagal apabila paip mengecut akibat cuaca sejuk atau apabila pergerakan tanah menarik sambungan. Untuk saluran paip tertimbus, gunakan gandingan terkawal, sistem penambat luaran atau blok tujah.

Suhu juga mengubah tingkah laku jangka panjang HDPE. Pada suhu operasi yang lebih tinggi, tekanan kerja yang dibenarkan berkurangan. Apabila sistem akan beroperasi melebihi 20°C, pilih dinding paip yang lebih tebal dan sahkan bahawa bahan gasket dalam gandingan mekanikal dinilai untuk suhu bendalir. Gasket EPDM adalah biasa untuk air, tetapi tidak serasi dengan hidrokarbon dan beberapa bahan kimia.

Produk Berbenang dan Mampatan untuk Sambungan Mekanikal

Daripada program pengeluaran kami sendiri, dua keluarga sambungan mekanikal yang paling relevan ialah kelengkapan berulir HDPE dan kelengkapan mampatan PE/PP. Ini adalah pelengkap: kelengkapan berulir digunakan apabila titik sambungan mempunyai benang BSP atau NPT, manakala kelengkapan mampatan digunakan apabila sambungan memerlukan sambungan soket ringkas tanpa haba.

Sebagai pengeluar paip dan pemasangan, kami memesin atau membentuk benang terus ke dalam badan PE100. Ini mengelakkan pencampuran sisipan logam yang berasingan ke dalam bahagian yang dibasahi, memastikan pemasangan lebih ringan dan memberikan pemasang geometri benang yang bersih untuk pengedap. Kelengkapan mampatan dalam julat PE/PP berfungsi dengan prinsip mekanikal yang serupa: sisipan diletakkan ke dalam hujung paip, penutup diketatkan, dan cincin O atau gasket memampatkan ke dinding paip.

Kedua-dua keluarga produk menyelesaikan masalah pemasangan sebenar. Kontraktor yang menyambungkan talian polietilena ke pam keluli tahan karat boleh menggunakan penyesuai benang lelaki pada bahagian HDPE dan bebibir berulir standard atau kesatuan pada bahagian peralatan. Pasukan penyelenggaraan yang membaiki saluran air tekanan rendah tanpa peralatan gabungan boleh menggunakan pemasangan soket mampatan PE/PP dan menyelesaikan kerja dalam beberapa minit.

Penyesuai Benang Lelaki HDPE untuk Sambungan Paip Tahan Kakisan Penyesuai ini menyambungkan paip HDPE ke peralatan logam berulir, menawarkan rintangan kimia dan pengedap kalis bocor. Reka bentuknya yang ringan memudahkan pemasangan, menjadikannya ideal untuk sistem bahan campuran. Lihat Produk →

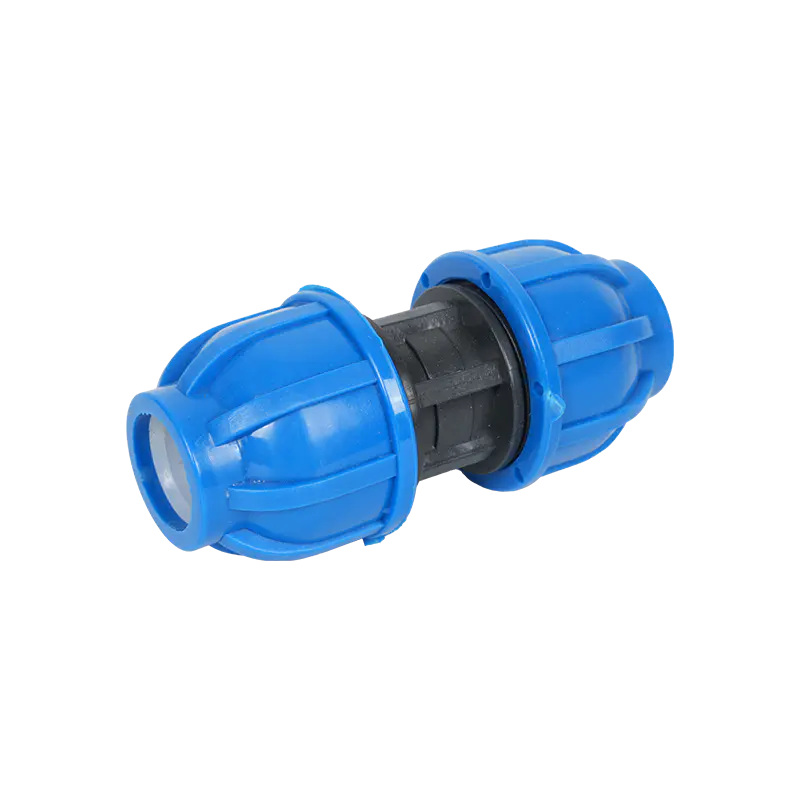

Soket Mampatan PE/PP untuk Penyambungan Paip Tanpa Alat Soket ini bercantum dengan paip berdiameter sama tanpa kimpalan atau gabungan haba, menggunakan mekanisme mampatan untuk pemasangan yang selamat dan kalis bocor. Sesuai untuk aplikasi air, gas dan pengairan yang memerlukan pembaikan cepat. Lihat Produk →

Prosedur Pemasangan Langkah demi Langkah untuk Gandingan Mekanikal

Pemasangan gandingan mekanikal terpantas masih gagal jika penyediaan paip kurang baik. Oleh kerana meterai mekanikal bergantung pada pemampatan terhadap permukaan luar, hujung paip mesti dipotong dengan bersih, dikosongkan, bersih, dan dimasukkan ke kedalaman yang betul.

1. Sahkan diameter luar paip, ketebalan dinding dan SDR sebelum memilih gandingan. Jangan anggap saiz nominal sudah mencukupi.
2. Potong segi empat sama paip HDPE menggunakan pemotong paip, gergaji tangan dengan kotak miter atau pemotong roda. Elakkan potongan lingkaran yang kasar yang akan merosakkan gasket.
3. Chamfer atau deburr tepi luar hujung paip. Talang 15 hingga 30 darjah membantu paip meluncur ke dalam gasket tanpa melancarkannya dari kedudukannya.
4. Bersihkan permukaan luar paip. Keluarkan lumpur, gris, serpihan PE yang longgar, dan lembapan permukaan dari kawasan yang akan menyentuh gasket.
5. Periksa tanda kedalaman sisipan pada badan gandingan. Jika tiada tanda, letakkan kedua-dua hujung paip bersebelahan dan ukur kedalaman sebelum pemasangan.
6. Tanggalkan gandingan yang cukup untuk meluncurkan perumah, gelang mampatan dan gasket ke paip dalam susunan yang betul.
7. Masukkan hujung paip pertama ke kedalaman penuh, kemudian masukkan hujung paip kedua sehingga kedua-duanya berada di dalam lengan dengan betul.
8. Ketatkan bolt atau nat dengan tangan sama rata, kemudian gunakan sepana tork untuk mengetatkannya dalam corak silang. Jangan sekali-kali mengetatkan satu sisi sepenuhnya sebelum sisi yang lain.
9. Periksa sama ada paip kekal dalam penjajaran yang sama dan jurang antara hujung paip adalah sama. Jurang satu sisi boleh mengurangkan prestasi pengedap.
10. Uji tekanan sendi perlahan-lahan, mengikut tekanan kerja sistem. Tonton gandingan untuk kebocoran semasa penahanan tekanan awal dan sekali lagi selepas penstabilan haba.

Jika gandingan menggunakan spesifikasi tork, ikutinya. Pengetatan berlebihan boleh menghancurkan dinding paip PE atau menyemperit gasket ke kedudukan yang salah. Kurang mengetatkan menyebabkan pengedap tidak bersedia untuk tekanan perkhidmatan. Sepana tork adalah pelaburan yang kecil berbanding dengan kos menggali sendi yang tertimbus.

Kesilapan Biasa dan Risiko Perolehan

Kebanyakan kegagalan gandingan mekanikal pada paip HDPE tidak disebabkan oleh reka bentuk gandingan yang buruk. Ia datang daripada saiz yang salah, penyediaan permukaan yang lemah, pengetatan tidak sekata, atau menggunakan gandingan tidak terkawal pada saluran paip yang memerlukan pengekangan paksi. Masalah ini boleh dielakkan apabila pemasang menganggap sambungan mekanikal sebagai pemasangan ketepatan dan bukannya pengapit.

Apabila membeli gandingan mekanikal daripada pengilang, minta julat ketebalan dinding yang tepat, spesifikasi tork, kompaun gasket dan sijil ujian tekanan. Pembekal yang tidak dapat menjawab empat soalan tersebut tidak memberikan anda maklumat yang mencukupi untuk pemasangan yang selamat.

Senarai Semak Pemilihan Gandingan Mekanikal untuk Paip HDPE

Senarai semak pendek membantu pasukan kejuruteraan membandingkan tawaran tanpa bergantung pada nama jenama atau penerangan yang tidak jelas. Soalan yang sama harus dijawab untuk setiap gandingan mekanikal sebelum ia diluluskan untuk projek.

• OD paip dan ketebalan dinding: Padankan gandingan dengan dimensi paip PE yang tepat, bukan hanya DN.
• Kelas tekanan: Sahkan bahawa penarafan tekanan gandingan sama atau melebihi tekanan kerja yang diperlukan pada suhu operasi sebenar.
• Rintangan beban akhir: Tentukan sama ada gandingan dihalang dan sama ada penyekatan tujahan masih diperlukan.
• Keserasian gasket: Sahkan bahawa elastomer serasi dengan cecair, suhu dan pendedahan kimia.
• Ruang untuk perhimpunan: Periksa sama ada krew boleh mencapai bolt atau nat dan gunakan sepana tork di sekeliling paip yang dipasang.
• Pemeriksaan dan ujian: Sahkan penandaan gandingan, rekod ujian dan literatur pemasangan dibekalkan dengan setiap kelompok.
